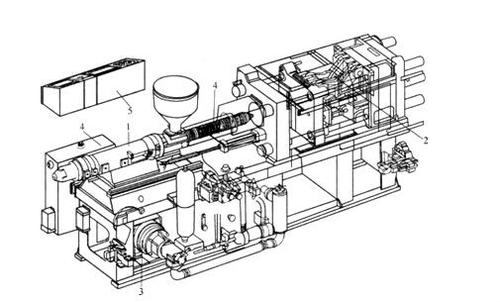

一、溫度控制

　　1、料筒溫度：注射模塑過程需要控制的溫度有料筒溫度，噴嘴溫度和模具溫度等。前兩種溫度主要影響塑料的塑化和流動(dòng)，而后一種溫度主要是影響塑料的流動(dòng)和冷卻。每一種塑料都具有不同的流動(dòng)溫度，同一種塑料，由于來源或牌號(hào)不同，其流動(dòng)溫度及分解溫度是有差別的，這是由于平均分子量和分子量分布不同所致，塑料在不同類型的注射機(jī)內(nèi)的塑化過程也是不同的，因而選擇料筒溫度也不相同。

　　2、噴嘴溫度：噴嘴溫度通常是略低于料筒最高溫度的，這是為了防止熔料在直通式噴嘴可能發(fā)生的"流涎現(xiàn)象"。噴嘴溫度也不能過低，否則將會(huì)造成熔料的早凝而將噴嘴堵*，或者由于早凝料注入模腔而影響制品的性能

　　3、模具溫度：模具溫度對制品的內(nèi)在性能和表觀質(zhì)量影響很大。模具溫度的高低決定于塑料結(jié)晶性的有無、制品的尺寸與結(jié)構(gòu)、性能要求，以及其它工藝條件（熔料溫度、注射速度及注射壓力、模塑周期等）。

二、壓力控制：

　　注塑過程中壓力包括塑化壓力和注射壓力兩種，并直接影響塑料的塑化和制品質(zhì)量。

　　1、塑化壓力：（背壓）采用螺桿式注射機(jī)時(shí)，螺桿頂部熔料在螺桿轉(zhuǎn)動(dòng)后退時(shí)所受到的壓力稱為塑化壓力，亦稱背壓。這種壓力的大小是可以通過液壓系統(tǒng)中的溢流閥來調(diào)整的。在注射中，塑化壓力的大小是隨螺桿的轉(zhuǎn)速都不變，則增加塑化壓力時(shí)即會(huì)提高熔體的溫度，但會(huì)減小塑化的速度。此外，增加塑化壓力常能使熔體的溫度均勻，色料的混合均勻和排出熔體中的氣體。一般操作中，塑化壓力的決定應(yīng)在保證制品質(zhì)量優(yōu)良的前提下越低越好，其具體數(shù)值是隨所用的塑料的品種而異的，但通常很少超過20公斤/平方厘米。

　　2、注射壓力：在當(dāng)前生產(chǎn)中，幾乎所有的注射機(jī)的注射壓力都是以柱塞或螺桿頂部對塑料所施的壓力（由油路壓力換算來的）為準(zhǔn)的。注射壓力在注塑成型中所起的作用是，克服塑料從料筒流向型腔的流動(dòng)阻力，給予熔料充模的速率以及對熔料進(jìn)行壓實(shí)。

三、成型周期

　　完成一次注射模塑過程所需的時(shí)間稱成型周期，也稱模塑周期。它實(shí)際包括以下幾部分： 成型周期:成型周期直接影響勞動(dòng)生產(chǎn)率和設(shè)備利用率。因此,在生產(chǎn)過程中,應(yīng)在保證質(zhì)量的前提下,盡量縮短成型周期中各個(gè)有關(guān)時(shí)間。在整個(gè)成型周期中,以注射時(shí)間和冷卻時(shí)間最重要,它們對制品的質(zhì)量均有決定性的影響。注射時(shí)間中的充模時(shí)間直接反比于充模速率,生產(chǎn)中充模時(shí)間一般約為3-5秒。

　　注射時(shí)間中的保壓時(shí)間就是對型腔內(nèi)塑料的壓力時(shí)間,在整個(gè)注射時(shí)間內(nèi)所占的比例較大,一般約為20-120秒(特厚制件可高達(dá)5~10分鐘)。在澆口處熔料封凍之前,保壓時(shí)間的多少,對制品尺寸準(zhǔn)確性有影響,若在以后,則無影響。保壓時(shí)間也有最惠值,已知它依賴于料溫,模溫以及主流道和澆口的大小

　　如果主流道和澆口的尺寸以及工藝條件都是正常的,通常即以得出制品收縮率波動(dòng)范圍最小的壓力值為準(zhǔn)。冷卻時(shí)間主要決定于制品的厚度,塑料的熱性能和結(jié)晶性能,以及模具溫等。冷卻時(shí)間的終點(diǎn),應(yīng)以保證制品脫模時(shí)不引起變動(dòng)為原則,冷卻時(shí)間性一般約在30~120秒鐘之間,冷卻時(shí)間過長沒有必要,不僅降低生產(chǎn)效率,對復(fù)雜制件還將造成脫模困難,強(qiáng)行脫模時(shí)甚至?xí)a(chǎn)生脫模應(yīng)力。成型周期中的其它時(shí)間則與生產(chǎn)過程是否連續(xù)化和自動(dòng)化以及連續(xù)化和自動(dòng)化的程度等有關(guān)。

一般的注塑機(jī)可以根據(jù)以下的程序作調(diào)校：

　　根據(jù)原料供應(yīng)商的資料所提供的溫度范圍，將料筒溫度調(diào)至該范圍的中間，并調(diào)整模溫。 估計(jì)所需的射膠量，將注塑機(jī)調(diào)至估計(jì)的最大射膠量的三分之二。調(diào)校倒索(抽膠)行程。估計(jì)及調(diào)校二級(jí)注塑時(shí)間，將二級(jí)注塑壓力調(diào)至零。

　　初步調(diào)校一級(jí)注塑壓力至注塑機(jī)極限的一半(50%) ；將注塑速度調(diào)至最高。 估計(jì)及調(diào)校所需要的冷卻時(shí)間。 將背壓調(diào)至3.5bar。 清除料筒內(nèi)已降解了的樹脂。 采用半自動(dòng)注塑模式；開始注塑程序，觀察螺桿的動(dòng)作。

　　就需要而適當(dāng)調(diào)節(jié)射膠速度和壓力，若要使充模時(shí)間縮短，可以增加注塑壓力。如前所述，由于十足充模之前會(huì)有一個(gè)過程，充模最終壓力可以調(diào)至一級(jí)注塑壓力的100%。壓力最終都要調(diào)得夠高，使可以達(dá)到的最大速度不受設(shè)定壓力限制。若有溢料，可以把速度減低。
